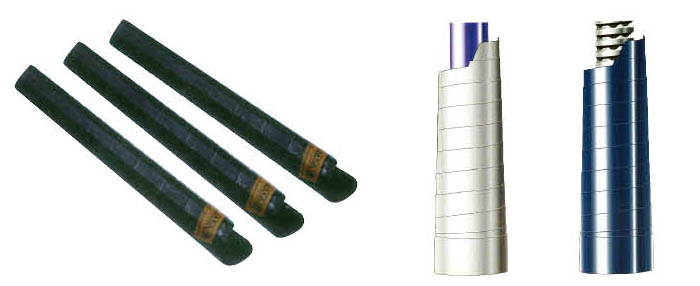

螺旋钢带保护套-滚珠丝杠之保护神
性能：螺旋钢带保护套系我公司和意大利开发的一种新颖的机床功能部件，用于数控机床、加工中心等各类精密机床、液 压、各个轴系、杠类及滚珠丝杠的防护。它不但具有防尘、防切屑、防冷却液等功能，而且能维护机床正常精度，延长机床使用寿命，增加美观。
结构特点：螺旋钢带保护套采用优质弹簧钢带经热处理制造而成，对滚珠丝杠、轴、杆类零件实行保护。保护套通过安装在被保护件二端的对中法兰，与被保护件实行无接触联接。该保护套与对中法兰之间联接安全是依靠它本身的预压缩弹力而实现的，因此在工作中运行稳定、伸缩自如、噪音极低，其表面呈黑色光泽，与机床上大部分法兰件协调。
订货须知：螺旋钢带保护套系根据滚珠丝杠、轴、杆类零件的直径．移动距离等参数而定制配套，所以订货时按下列方法进行：

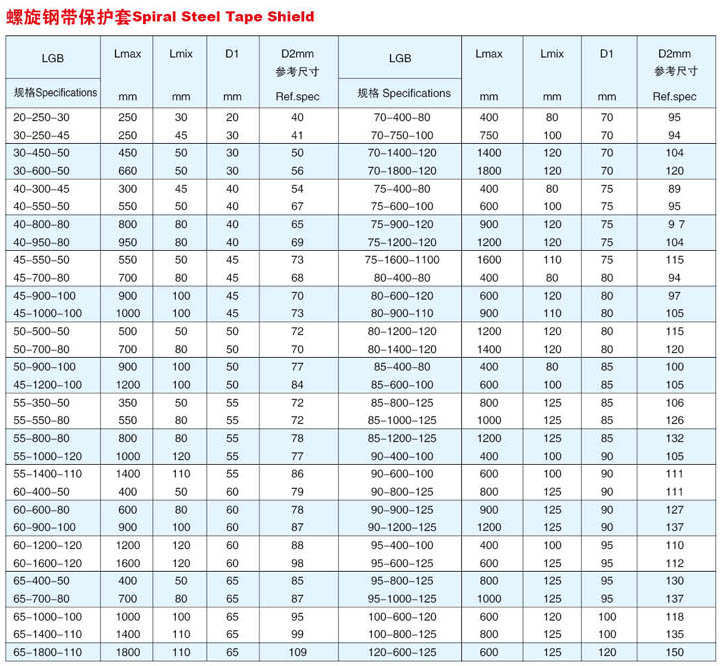

1.用户单位按我厂提供的标准规格选用。
2 ．用户单位提供保护套D 、Lmax 、Lmin （特殊要求D2) （代号见图），由我厂设计制造，价格统一按标准规格引出计算。
说明：1 ．对中法兰系用户自制．我厂可提供草图．
2 ．如批量订货价格优惠。
3 ．除特殊情况尺寸有限制外，D2不作要求。
| D1-保护套小端内径＝dmaz + 1O 毫米 |
D2-保护套大端内径 |
D3-大端法兰内径＝D2 + 6 ～8 毫米 |
| D4-小端法兰外径＝D1-1～2 毫米 |
dmax-被保护零件的最大直径
|
Lmin-最小压缩长度 |
| Lmax-最大延伸长度 |
L-最大允许行程 |
|
|
