自动伸缩保护罩一般都配有多个弹簧．这是我们的专利产品。这会给我们带来无数的优点：
· 可靠性
· 极高的速度
· 抗高温抗低温
· 保证运动1,000,000 次1,000,000
· 紧凑的尺寸
· 容易安装
· 恒定的张力
|
LM
|
2 .Y＝
|
|
开始
|
结束
|
|
0
|
400
|
4
|
|
401
|
600
|
5
|
|
601
|
800
|
6
|
|
801
|
1200
|
8
|
|
1201
|
1600
|
10
|
|
1601
|
2400
|
14
|
|
2401
|
3000
|
18
|
|
3001
|
3850
|
22
|
|
3851
|
4700
|
26
|
|
4701
|
5550
|
32
|

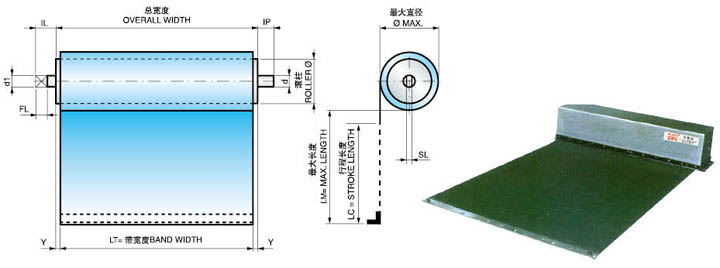

不带箱罩的伸缩式保护罩
标准伸缩防护罩轴尺寸
|
滚柱Φ
|
d1
|
IL
|
FL
|
SL
|
d
|
IP
|
|
30
|
6
|
8
|
8
|
2.6
|
7
|
8
|
|
40 -50 -60 -70 80 -90 -100 -120
|
10
|
15
|
12
|
4
|
10
|
10
|
弹簧伸缩式保护罩
|
滚柱Φ
|
d1
|
IL
|
FL
|
SL
|
d
|
IP
|
|
39 -52 -71
|
10
|
15
|
12
|
4
|
10
|
10
|
|
对于特殊的工作条件我们的工程设计部门可以调节这些尺寸。请详细的审阅建议书所附的图纸。
|
|
计算总宽度的公式
|
例如:
LM=1000 LT=5002Y=8
总宽度=508 |
|
标准支撑的尺寸
|
代码
|
A
|
B
|
C
|
D
|
E
|
F
|
Φ
|
最大H
|
材料
|
|
O33
|
33
|
45
|
26
|
40
|
11
|
18
|
6,5
|
59
|
镀锌15/10
|
|
O50
|
50
|
62
|
26
|
4O
|
11
|
18
|
6,5
|
93
|
镀锌15/10
|
|
O60
|
60
|
76
|
36
|
50
|
15
|
22
|
6,5
|
112
|
镀锌15/10
|
|
O80
|
80
|
96
|
42
|
60
|
17
|
26
|
6,5
|
151
|
镀锌15/10
|
|
119
|
119
|
136
|
54
|
106
|
37
|
70
|
10
|
225
|
镀锌15/10
|
|
计算最大∮的公式
|
 |
L=伸缩的最大长度
S=板的厚度
r=滚柱Φ |

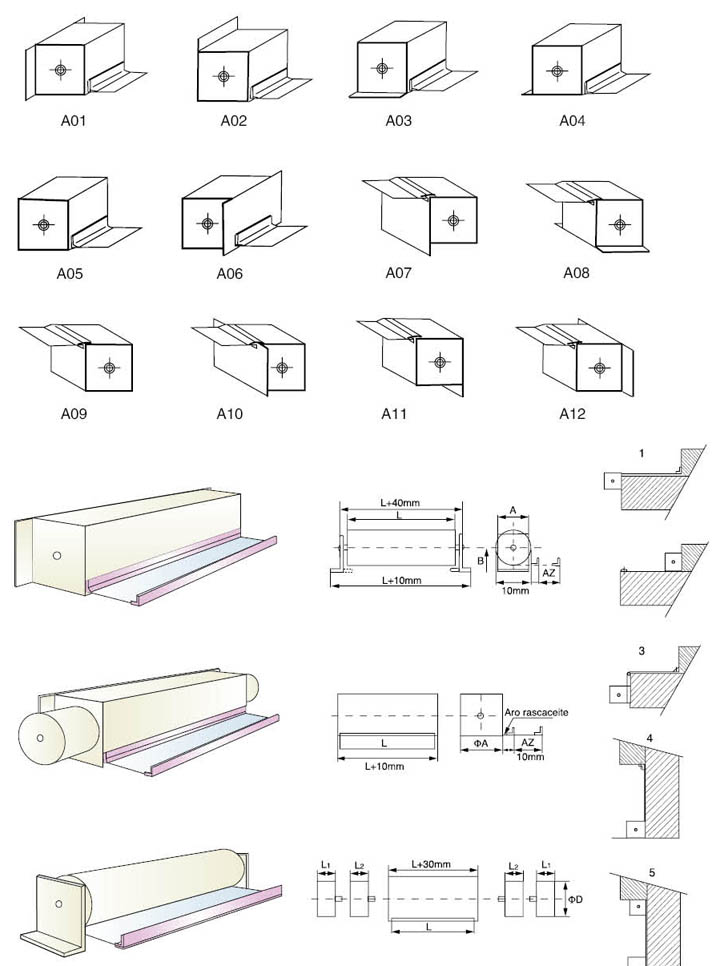

自动伸缩式防护罩的安装
下图适用于所有的伸缩式保护罩 :
· 终端式 · 板的输出方向
· 板上的终端位置 · 轴的视图

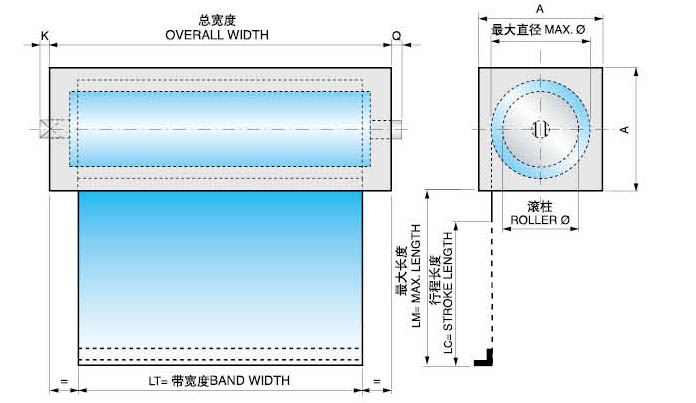

带箱罩的伸缩式保护罩
带有滚柱将会得到很多的优势
·保护滚柱不受冲击而损坏 ·整体式擦拭器可保持表面清洁
·外观美丽悦目 ·紧固件挑选的范围广
·材料：铝，钢，不锈钢 ·保证运动1，000，000次
| 箱罩A×A |
| 40×40 |
| 50×50 |
| 60×60 |
| 70×70 |
| 80×80 |
| 90×90 |
| 100×100 |
| 110×110 |
| 120×120 |
| 130×130 |
| 140×140 |
| 150×150 |
|
箱罩材质
|
K
|
Q
|
Z*
|
|
铝
|
3
|
1
|
25
|
|
钢
|
10
|
7
|
13
|
|
不锈钢
|
10
|
7
|
13
|
Z*=固定系数

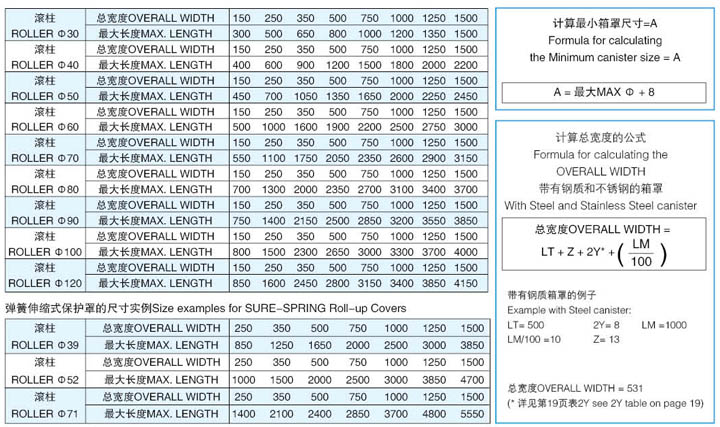

推荐的尺寸：这些表格根据总宽度给出了最大的板的长度。在最大速度40米/分钟的条件下，这些值都是保证值。对更高的速度以及那些没有包括在这些表中的值，请与我们的工程设计部门联系。所有带或不带箱罩的伸缩式保护罩都可以按订单要求制作。

|
