柔性风琴式防护罩
来源:河北德莱特机床附件制造有限公司 | 发布时间:2014-09-04 10:34:28 | 浏览次数:




P.A.= 拉伸长度                                              B = 外侧宽度

P.C.= 压缩长度                                             a=外侧高度

行程 =拉伸长度 -压缩长度                                x=折叠高度





计算闭合长度的公式

AP =一折的开度 =(x·2)-8
SM =纤维厚度*
SS =加强板厚*
SF =法兰厚度*
NP =褶的数目 =P.A./AP+2
P.C.=(SM.8+SS)*NP+(SF*·2)

本数据表仅仅给出了我们所生产的热焊接保护罩的一种。如果你需要其他型式的保护罩请与我们工程设计部联系。

例如 :
数据:折叠高度=15mm
打开长度=1000mm

opening of 1 fold = ( 15×2 )-8 =22
一褶的开度=1000/22+2 = 48

压缩长度=(0.25*×8+1*)×48+( 2***×2 )
压缩长度=3×48+4=148
压缩长度 =148mm

我们假定纤维材料的代码为“TEMAT151” .
我们假定加强板的厚度为1 毫米
我们假定法兰的厚度为2 毫米.

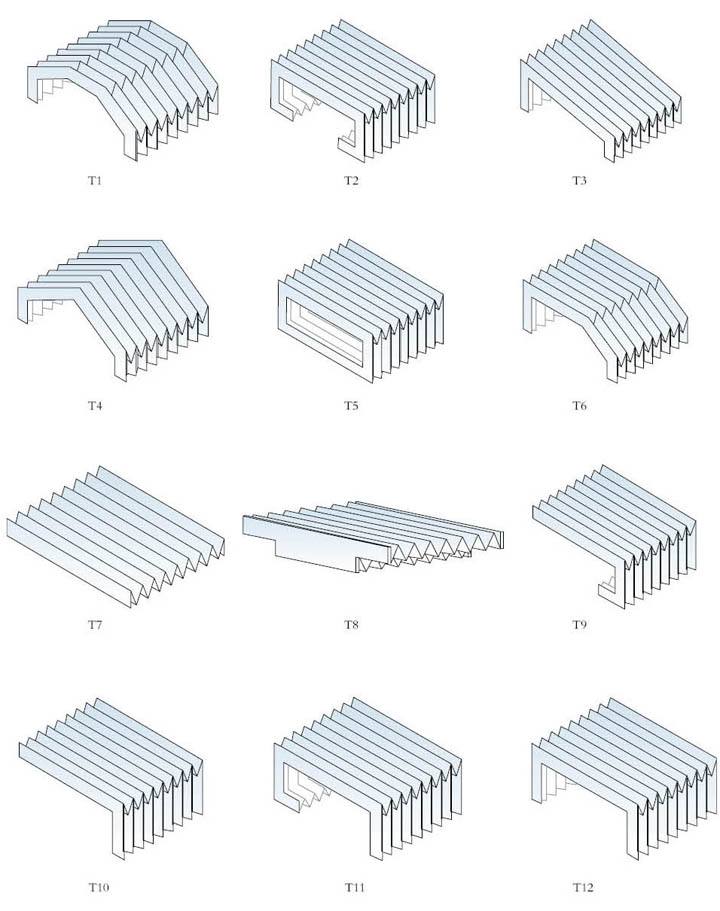

风琴护罩的多种形状

以下是多用型护罩.他们可以应用在任何机器工具上,幸亏了他们能变化多端的形状和占用有限的空间供设计选用。

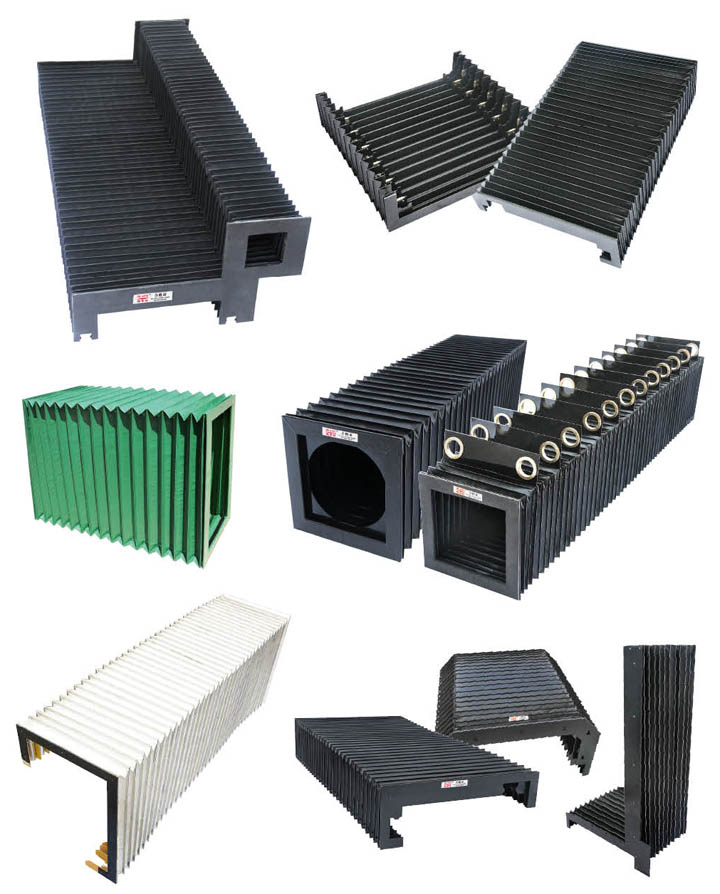

风琴护罩多类制作

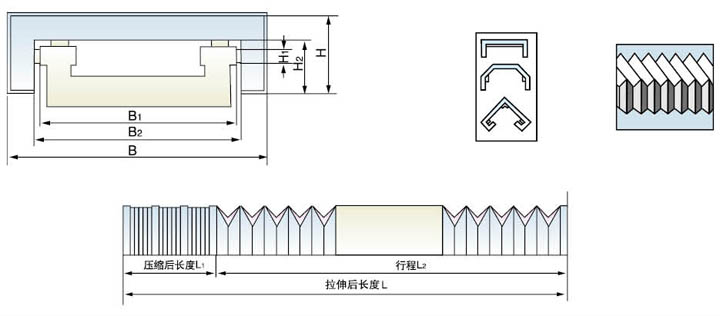

柔性风琴式导轨防护罩设计参数

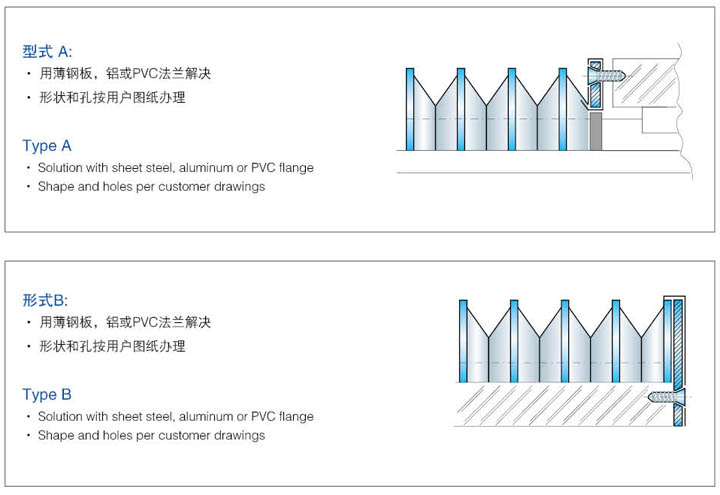

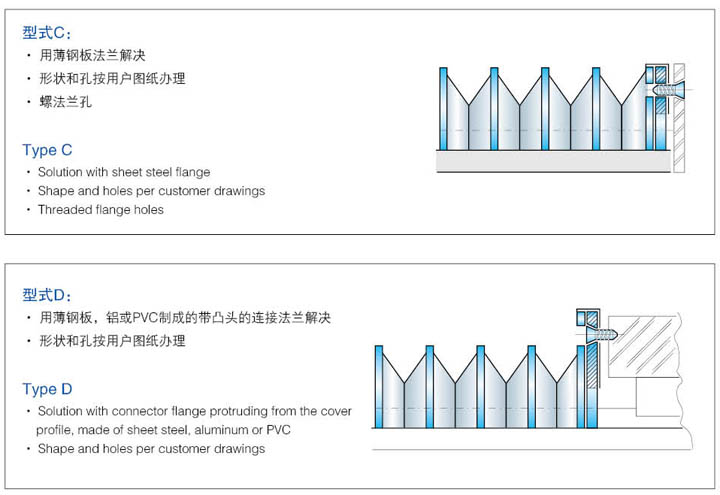

法兰紧固方法

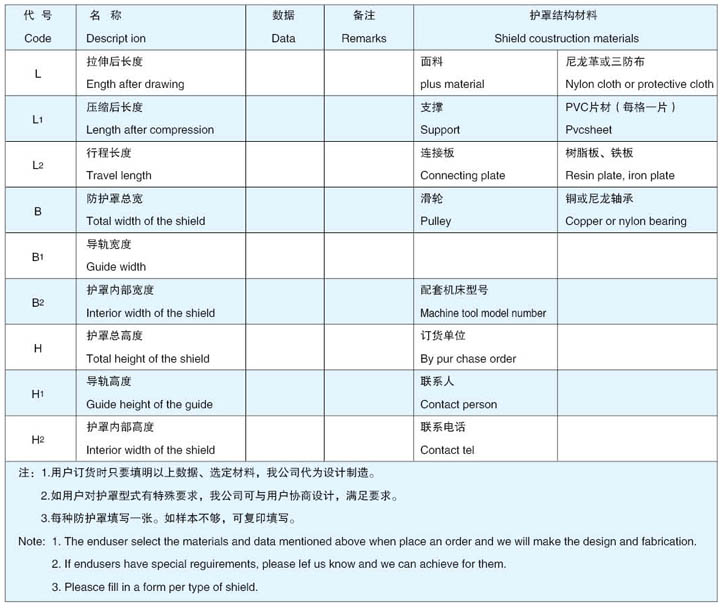

热焊接保护罩的咨询清单

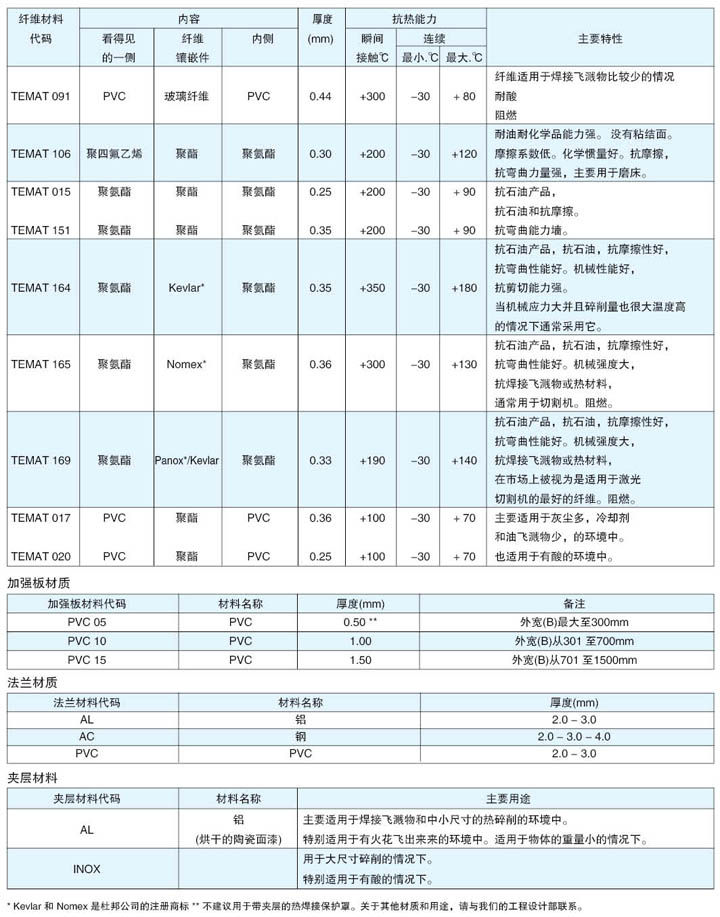

热焊接保护罩的材质

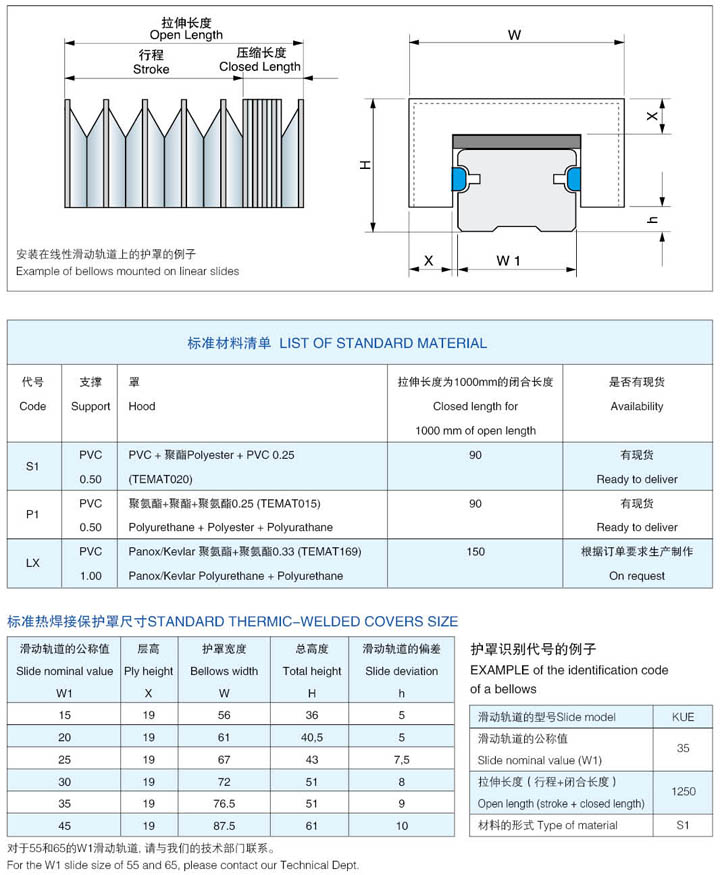

用于线性滑动轨道上的热焊接保护罩

线性滑动轨道的热焊接保护罩标准系统

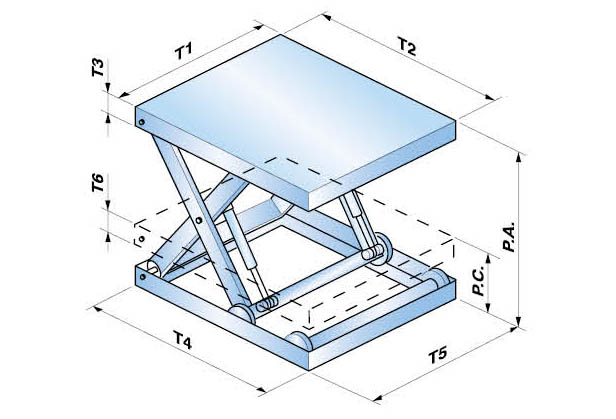

升降平台的资料











平台的尺寸
上侧
T1 =台宽
T2 =台长
T3 =框架的高度
下侧
T4 =台宽
T5 =台长
T6 =框架的高度
打开
P.A. =打开长度
闭合
PC.=闭合长度

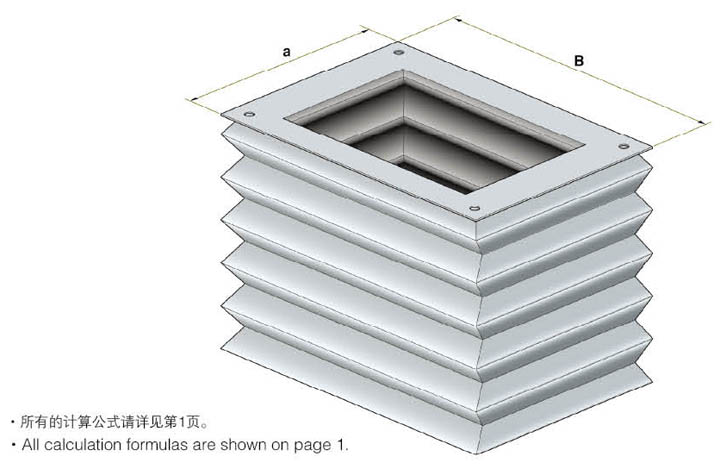

方护罩的特性

X

AP

PCP

材料

颜色r

相关代码

38

55

10

PVC/PU
PVC/PU

黄/黑

DM -PU -G
DM -PU -N

67

100

10

PVC PVC

黄/ 黑

DM - PU -G
DM -PU -N

89

125

10

PVC

黄/黑

DM -PU -G

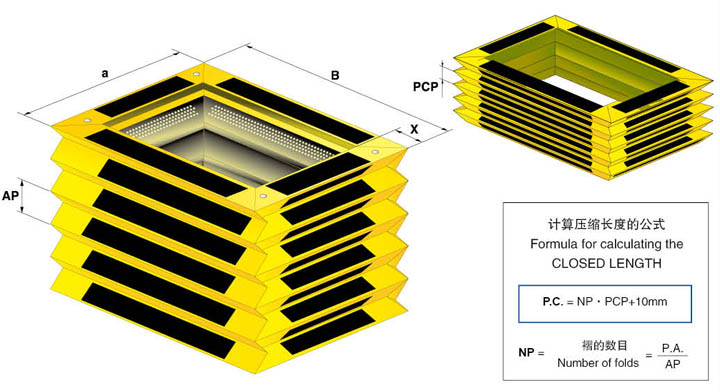

升降平台的护罩
QL-RETT型热焊接护罩的安装

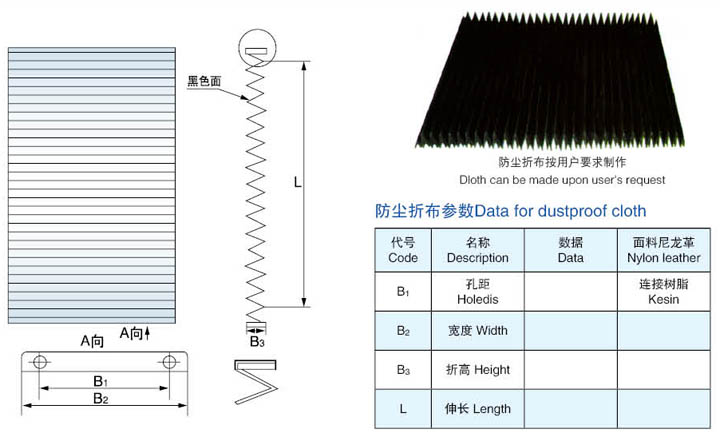

风琴式防尘折布

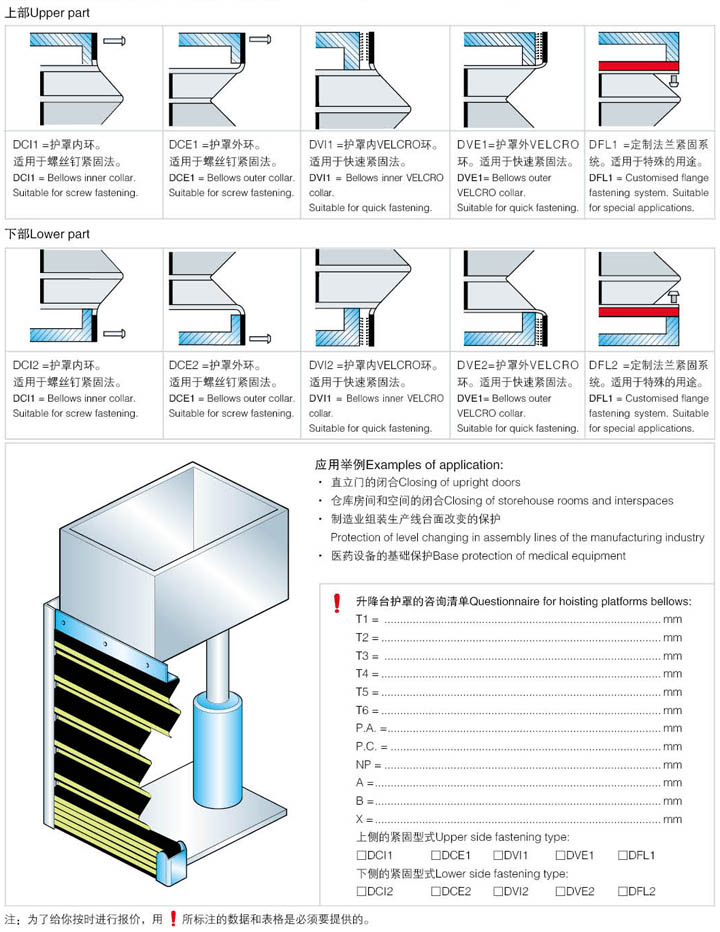

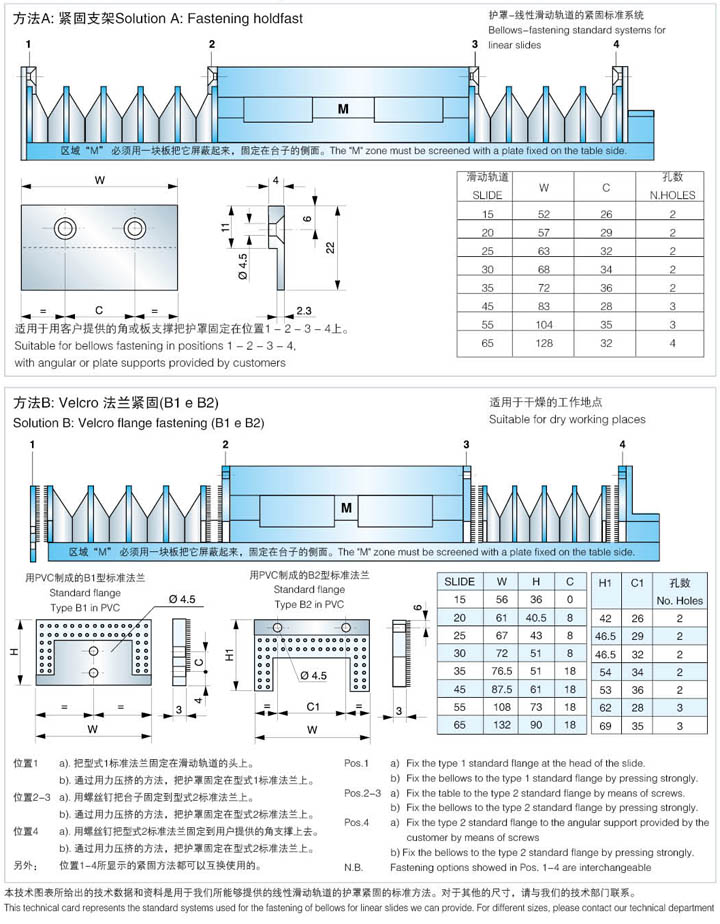

用于升降台的紧固护罩的标准系统

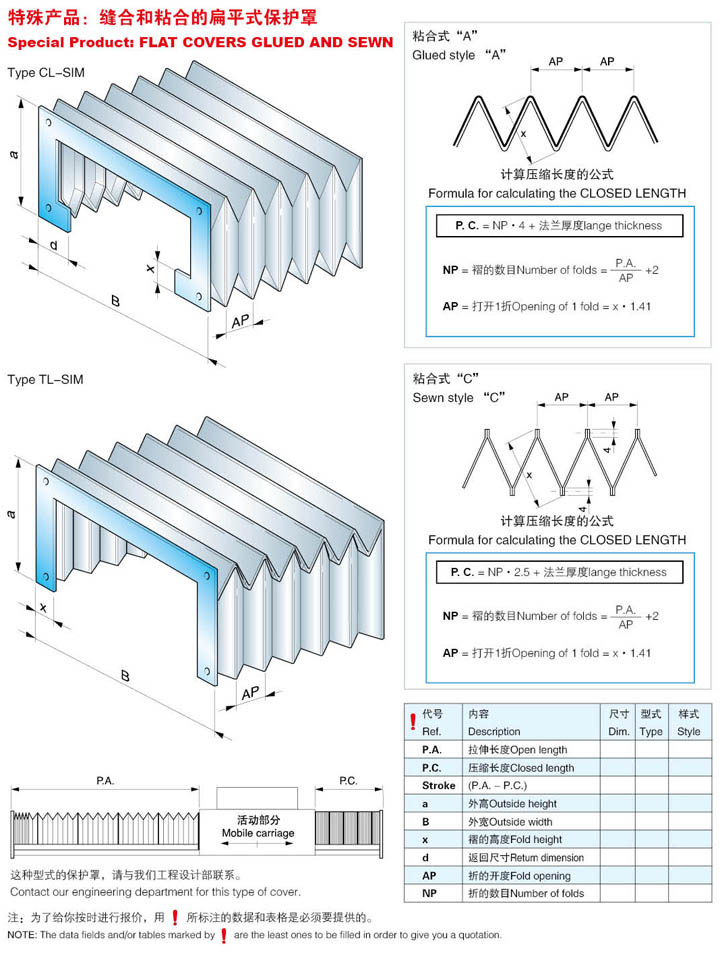

特殊产品:缝合和粘合的扁平式保护罩
