CFP 型磁性分离机 (胶辊型Ⅰ)
来源:河北德莱特机床附件制造有限公司 | 发布时间:2014-08-28 15:49:25 | 浏览次数：


CFP 型磁性分离机 (胶辊型Ⅰ)

●CFP 型系列磁性分离机（胶辊型Ⅰ）由减速机、箱体、磁辊及胶辊等几部分组成。减速机带动磁辊回转运动．含有粉末状磁杂质的冷却液进入箱体后杂质补吸附到磁辊外壁上，再经过胶辊的碾压，将杂质夹带的液体挤出．最后刮屑板将杂质与磁辊分离。CFP 型系列磁性分离机（胶辊型Ⅰ）广泛用于平面磨床、内外圆磨床和无心磨床等含粉末杂质的切削液净化场合。

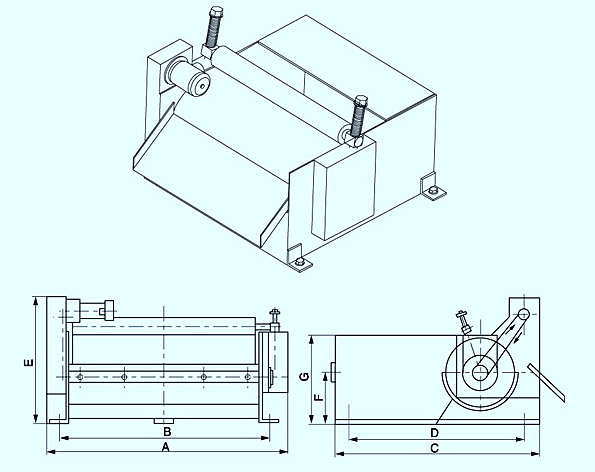

CFP 型磁性分离机 (胶辊型Ⅰ)外形尺寸图

技术参数                 单位：mm



宽度尺寸


长度尺寸


高度尺寸


机床回水尺寸

A

B

C

D

E

F

G

入水口


出水口


CFP-25

315

246

320

290

307

130

200

G1 1/2＂

φ100

CFP-50

389

320

360

330

307

130

200

G2＂

φ100

CFP-100

513

448

480

450

307

130

200

G2 1/2＂

φ100

CFP-200

683

618

520

490

307

130

200

G3＂

φ120

CFP-300

830

760

540

500

425

190

300

.

.

CFP-400

954

840

540

500

425

190

300

.

.

CFP-500

1054

940

580

540

640

250

390

.

.

CFP-800

1549

1430

800

740

1040

720

870

.

.
