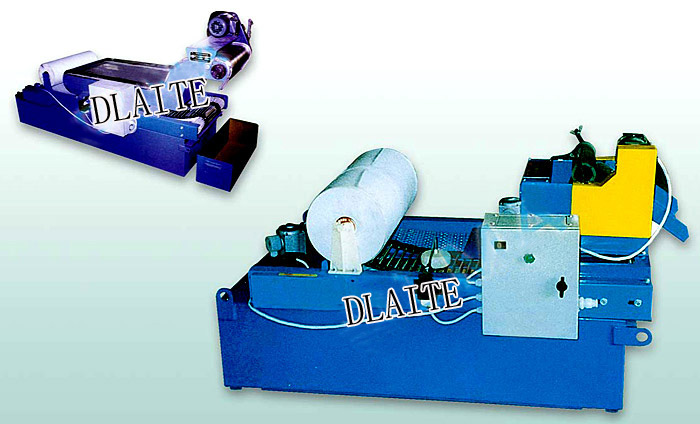

ZCB 型系列磁辊纸带过滤机由液箱、集污箱、过滤无纺布／纸带‘磁辊分离装置．减速机．传动机构、发讯机构、液泵等几部分组成。这种过滤机是在ZGA 型纸带过滤机的基础上增加了磁性分离器，使切削液实现了二级过滤使一部分磁性屑被磁性分离器过滤掉，与纸带过滤机相比使用性能更佳．并减少了纸带的消耗。该过滤机造型美观结构紧凑使用它可降低环境污染，提高工效，是各种型号磨床、珠磨机等精加工机床配套的理想附件。
ZCB 型磁辊纸带过滤机外形尺寸图
技术参数
|
|
主要技术参数
|
辅助技术参数
|
|
流量 L/min
|
宽度A
|
滤布宽度B
|
过滤机长度 L
|
入水口直径D
|
过滤机高度 H
|
水箱高度 H1
|
水箱长度L1
|
过滤机伸出长度L2
|
过滤精度
|
|
ZCB-25
|
25
|
400
|
320
|
800
|
G2
|
520
|
≥200
|
≤1000
|
100
|
3.3-5
|
|
ZCB-50
|
50
|
600
|
520
|
800
|
G2
|
520
|
≤1000
|
100
|
|
ZCB-75
|
75
|
600
|
520
|
1000
|
G2
|
520
|
≤1300
|
100
|
|
ZCB-100
|
100
|
800
|
720
|
1200
|
G2
|
520
|
≤1500
|
100
|
|
ZCB-150
|
150
|
800
|
720
|
1500
|
G2
|
520
|
≤1800
|
100
|
|
ZCB-200
|
200
|
1100
|
1000
|
1500
|
G2
|
550
|
-
|
150
|
|
ZCB-250
|
250
|
1100
|
1000
|
1800
|
G3
|
550
|
150
|
|
ZCB-300
|
300
|
1100
|
1000
|
2200
|
G3
|
700
|
150
|
|
ZCB-400
|
400
|
1100
|
1000
|
2500
|
G3
|
700
|
150
|
|
ZCB-500
|
500
|
1400
|
1200
|
2800
|
|
700
|
-
|
150
|
|
ZCB-600
|
600
|
1400
|
1200
|
4000
|
|
700
|
150
|
|
ZCB-800
|
800
|
1600
|
1500
|
3600
|
|
1080
|
200
|
|
ZCB-1000
|
1000
|
1600
|
1500
|
4500
|
|
1080
|
200
|
|
ZCB-1200
|
1200
|
2000
|
1800
|
4500
|
|
1080
|
200
|
|
ZCB-1500
|
1500
|
2000
|
1800
|
5500
|
|
1080
|
200
|
注：水箱外形尺寸用户根据使用现场面积确定，如果对冷却液温度有要求，可以在水箱上加上恒温装置。 该过滤机为全自动动作，不需人工操作。
|
