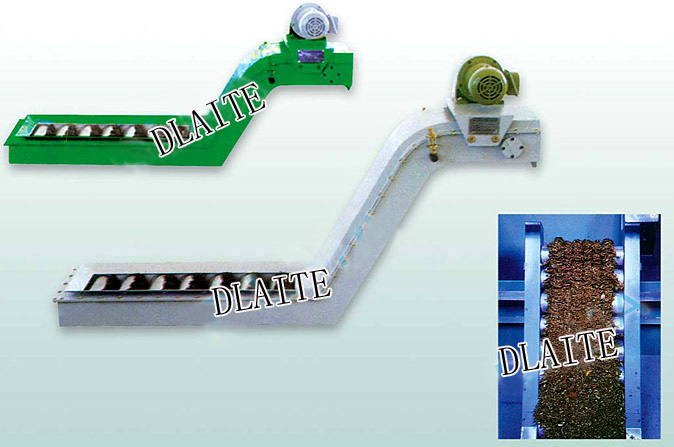

CPG 系列磁性辊式排屑机由以下几部分组成：减速机、驱动链条、壳体、传动链条及磁辊等．减速机输出动力．经驱动链条及壳体上的相关部件传递到传动链条上．传动链条带动磁辊回转动．吸磁切屑在每个磁辊间传递．已达到输送切屑的作用。
●CPG 系列磁性辊式排屑机切屑吸附在每个磁辊上圆周运动．与磁辊外壳没有相对摩擦运动，并且在两个磁辊间的传动也是跳跃式的，不存在阻力．而辊式排屑机的无摩擦输送和强制性刮屑结构便解决了这一问题。
●适用于导磁碎屑．粉末屑的输送．定量排屑不产生过载等。

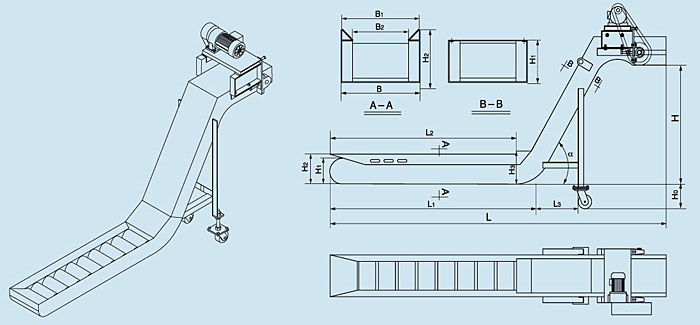

CPG 型磁性辊式排屑机外形尺寸图
|
技术参数
|
主要技术参数
|
辅助技术参数
|
|
代号
|
L1
|
B
|
B1
|
B2
|
H
|
a
|
H0
|
H1
|
H2
|
H3
|
L
|
L2
|
L3
|
电机功率 KW
|
运行速度 米/分
|
输送物料名称
|
外壳颜色
|
|
名称
|
水平长度
|
外壳宽度
|
接屑宽度
|
有效排屑宽度
|
提升高度
|
提升角度
|
支腿高度
|
外壳高度
|
水平高度
|
入屑口高度
|
总长度
|
接屑长度
|
支腿距离
|
|
尺寸
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
水箱技术参数
|
|
名称
|
水箱长度
|
水箱宽度
|
水箱高度
|
冷却泵流量L/min
|
|
尺寸
|
-
|
-
|
-
|
-
|
|
-
|
-
|
-
|
- |
注：
(1)电机功率根据有效排屑宽度B2、水平度L1、提升高度H确定
(2)链板节距不同外壳高度H1 最小高也不同
节距31.75mm 外壳最小高度H1 100mm
节距38.1mm 外壳最小高度H1 135mm
节距50.8mm 外壳最小高度H1 180mm
节距63.5mm 外壳最小高度H1 230mm
节距101.6mm 外壳最小高度H1 260mm
(3)排屑机水箱的其体外形尺寸可根据用户要求制做成不同形状。
(4)可根据用户实际不同要求设计制造
|
|
